矩子 LD-5000

LD-5000 設備類型：Lsize離線2D AOI 適用基板：50mm×50mm-510mm×460mm 基板厚度：0.6mm-3.0mm 分辨率：12 um（5um-17.5um option）外形尺寸：W900xD1280xH1355（mm）重量：380KG

產品特點

從設計，到部件選用都為了滿足高可靠性檢測需求

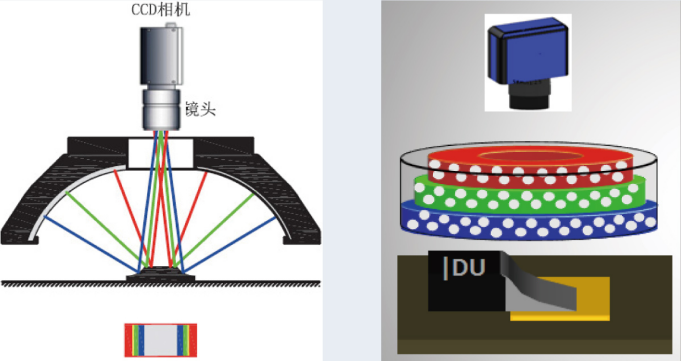

多通道光源，RGB分時取像；多線程并行處理

模塊化檢測，快速生成數據，實現更強大的檢測能力。

實時SPC數據分析處理

集中管理，一人控制多線；實現在線不停機遠程調式與程序更新

自主開發控制系統，效率更高，更可靠

● 新設計六通道LED燈源,檢測效果大幅度提升

● 高速多幀相機，至少選用四張照片進行處理，細節分析更強大

項目		ID-2000	LD-5000	XD-2000
基板尺寸		50mmX50mm 330mmX 250mm	50mmX50mm 510mmX 460mm	50mmX100mm 650mmX 550mm
基板規格	基板制限高度	上面:30mm	上面:50mm	上面:35mm
		下面:40mm	下面:75mm	下面:75mm
	基板厚度	0.4mm~3mm	0.6mm~3mm	0.6mm~3mm
外形尺寸		W625mm XD847mmXH1300mm	W900mm X D1250mmX1300mm	W1115mm XD1450mmXH1216mm
設備重量		168Kg	380Kg	499Kg
視覺系統	成像系統	工業數字相機5M Camera；高分辨率鏡頭遠心鏡頭（可選）
	照明系統	高輝度四通道LED光源
	分辨率	12um(5um-17. 5um可選)
	FOV尺寸	36.7 mm~30.7mm(5M 15um)
	取像與運算時間	3 ~5FOV/sec
檢查項目		缺件/偏移/極反/立碑/橋連/少錫/引腳浮高/引腳彎曲
電源規格		AC220V 50/60Hz 1.5kVA
環境要求		溫度:5~40°C,相對濕度:25~80%無結霜
